炉体结构

双层壳体结构，并带有风冷系统

采用高纯氧化铝纤维做为炉膛材料
炉管为SS310不锈钢管
氢气管式炉必须放入通风柜中使用(可在本公司购买通风柜)

功率
3KW (需要20A的空气开关)

电压
AC 208-240 单相，50/60Hz

最高温度
800C

加热速率
≤10C/min

加热区长度

300mm,单温区
100 m (+/-3*C ) (800C恒温1小时后测试)

炉管

SS310不锈钢管，尺寸: 130mm 0.D x 120mm I.D x 1000mL配有两个石英管堵(为保证恒温区)

温控系统
PID方式调节温度,可设置30段升降温曲线
带有超温和断偶保护

控温精度: +/ - 1° C (可选购欧陆仪表

恒温精度可达+/ - 0.1° C)可选:软件通讯模块，可用电脑设置和显示温度曲线

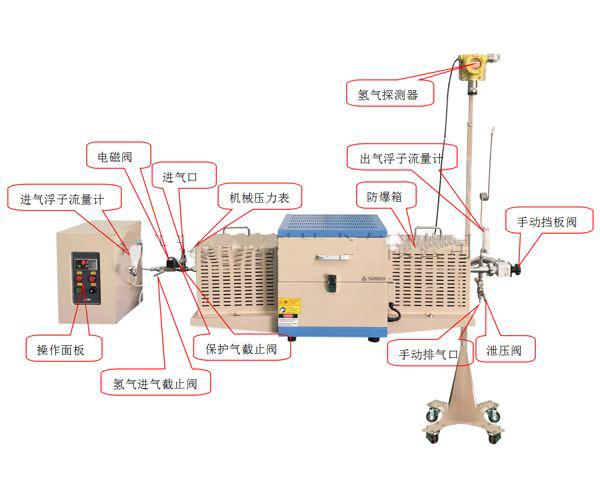

真空密封法兰和防爆箱系统
炉管采用铰链密封法兰结构，使用氟橡胶密封圈，方便客户拆卸;
左端法兰.上有电磁阀，可通入氢气。电磁阀与氢气探测器相连接,一旦 探测到有氢气泄露,电磁阀将立刻关闭。
一个压力表安装在进气口后端,氢气气压必须小于0. 03MP a,可通过不锈钢针阀调节;
进气端安装有一个浮子流量计,方便客户调节氢气进气量;
进气端浮子流量计量程: 0. 2-2L/min
炉管两端漏出炉子部分，安装有防爆箱。

氢气探测系统

设备有两套氢气探测器安装在此系统中，一套为固定式， 安装在固定支架上面，可以实时监测设备氢气的泄露情况;另外一套为便携式,可以随时对设备各个接口处进行监测;
氢气检测范围: 1-1000ppm
工作温度: -20C--60C

报警点设置:氢气报警器设置有两极报警,第一级的报警 点为50ppm, - -旦探测到的氢气浓度达到此值时,氢气报警器将发出峰鸣报警声，提醒客户检查漏气点。第二级的报警点为100ppm, -旦探测到氢气溶度达到此值时,系统将自动关闭H2进气阀。

出气口

0-2/im的浮子流量计安装在1在出气口,于调节出气流量

φ6. 35不锈钢管安装在出气气口端，用于2燃烧

包含一点火器，用于2手动点火

尺寸

炉体关闭时尺寸: 10m(1)x 40m() X 460mn

炉体开启时尺寸 :1700m(L)x 40m(1) X 70m

温度控制单元: 20m0 x 50m) x 40m

净重
一年质保期， 终身维护(不包含护管，密封郾和加热元件

质保

CE认证

所有电器元件(输入电源≥24V)可以选择通过/Csa认证

警告

炉管材质为不锈钢，只可在真空或常压环境下使用，炉管内最大气压<0.021Pa气瓶上必须安装--双极减压阀
炉管在真空或常压下使用，仅限于使用温度为为800C以下
